UV油墨的固化机理

作者：admin日期：2021-07-05 16:05

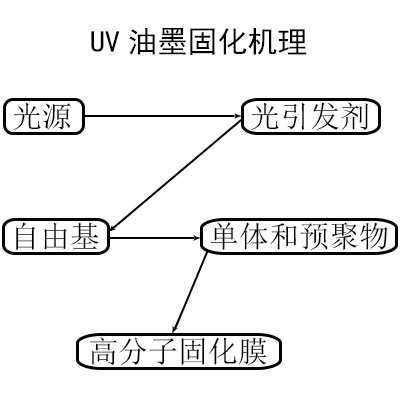

UV油墨的固化是指在紫外线的照射下，光引发剂吸收辐射能后形成自由基或阳离子，引发单体和预聚物发生聚合、交联和接枝反应，在很短的时间里固化成三维网状结构的高分子聚合物。目前大部分都是自由基聚合体系，路径指示图中所示为其典型的固化机理。常用光引发剂与LED-UV匹配性能如表格中所示。

常用光引发剂与LED-UV匹配性能一览表
光引发剂	吸收峰（nm）	与LED-UV光源的匹配性（365/385/395/405nm）
1173	244/278/331	匹配性差
ITX	258/382	匹配性好
184	244/280/326	匹配性差
907	232/324	匹配性很差
369	269/298/379/393	匹配性差
TP0	269/298/379/393	匹配性很好
XBP0	338/370/405	匹配性好，以375nm为最佳
联苯甲酰	在400nm以下的很长波段内有较强的吸收，吸收波长可达480nm	匹配性好
安息香双甲醚	300~400nm有较强吸收，入max=320nm	与365/375/385光源有较好匹配性
安息香异丙醚	300~400nm有较强吸收，入max=320nm	与365/375/385nm光源有较好匹配性
苯偶酰衍生物1-651（DMPA）	254/337/390	与LED-UV光源匹配性都好
OXE-1	吸收波长在300~400nm，入max=325nm	与365nm光源较匹配
OXE-2	在250~300nm有很强的吸收带，吸光率在0.8以上，入max=340nm（吸光率略大于0.4）	与365nm光源较匹配
